五線馬達測試治具

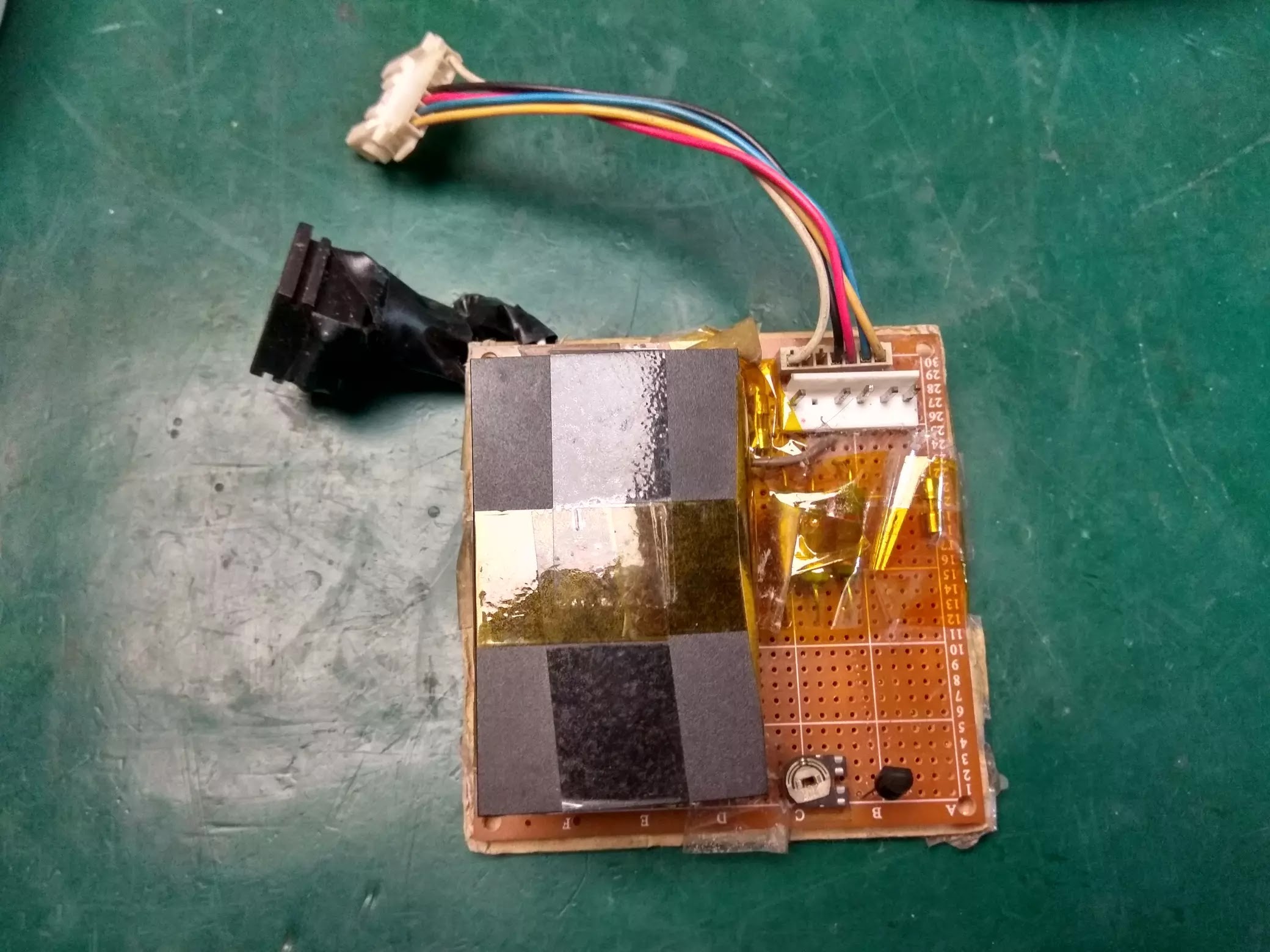

第一代。生產數量：一台。已報廢。
第二代。生產數量：三台。
試機中。VBUS=160V
試機。VSP=2.49V
二代（現役）機內部。
陸製（志誠電子）變頻冰箱測試器 改 220V 用電為 110V 適合台灣地區使用
一個布盒子裝著所有的東西。 這個治具是用來測試啟動冰箱的壓縮機，特別是變頻的。一般定頻機也可以使用它所提供的開關（與 RELAY 之類的）。再來就是提供低電壓給直流風扇使用、步進馬達的驅動，主要是這樣。保護的部分做的怎麼樣還不是很清楚，不過肯定不會是很高級的東西，只是能用而已。 裡面兩塊基板。主要是動到下面的電源的部分。 首先，J17 與 J18 拆掉，改裝上一顆 8A 上下的保險絲。 這個也可以不用改，因為進來的地方已經有一顆保險了，後來才發現的。 本來是用來接電源輸入的 ACL 與 ACN 的地方，裝上一個 14D221 的變阻器。本元件確定了它為 AC110 專用的地位。 基板背面進整流橋的走線，切斷一處並在兩邊打洞。 安裝一顆 NTC 約 數歐姆 這是用來避免上電時打火的問題。 將 450V 的大電容拆掉，改成兩顆用 250V 串接的電容，適當大小。中間連接處接到整流橋的 AC 輸入，其中一支腳就可以了（任選）。 像這樣把它接好來。 AC 輸入線換成比較粗的線。 安裝到盒子才發現變阻器與 NTC 卡住了！不可以放在基板正面，所以改成放在背面的地方。 絕緣是很重要的！ AC 輸入插座使用的保險絲用的是 10A，這個太誇張了！因為原本輸入並沒有安裝 NTC 所以導至上電時電流很大，有可能是因為這樣才裝了個 10A 進去……從這裡就可以看出山寨貨的心態。 現在改成使用 6A 的保險絲即可。 穩壓 IC 加裝一個小散熱片。如果願意的話其它的小電容也可以換成比較好的品牌貨。 這樣就完成了全部的改裝了！ 裝好上電，電錶顯示 110V 無誤。 可以正常使用了。 這個東西，除了連接變頻壓縮機的功能是屬於傻瓜型的之外，若想要連接其它的裝置（比如步進馬達）來測試的話，得要知道接法，因為零件種類眾多，所以得要一條一條的接，或是先事自己準備好連接線。這產品盒裡面可沒有附什麼接頭，可以剛剛好連接你所碰到的東西。也就是說，沒點學理基礎的人是沒有辦法操作這類的功能的，也許會弄壞測試盒，或是待測零件。 簡單的說就是，這不是什麼傻瓜治測具，接接線它就會告訴你答案了，大部分的工作還是要由維修人員來完成，它只是提供了一個來自外部的電源與信號而已。入手前請考慮自身能力，或者就只是使用它內建的變頻驅動器就好了，如此也是可以的。 另外就是，它沒有附詳細的說明書，主要還是得自己摸。
